单节锂电升压3V、3.3V、3.7V升压至5V、9V、12V电流，3W-30W电路DEMO板测试合集

一、FP6298XR-G1：DC-DC升压芯片5V2A输出（10W）异步内置MOS升压恒压，最高输出5-9V/9-11W，输入限流可调

FP6298是一个电流模式升压DC-DC转换器。它是内置PWM电路0.08Ω功率MOSFET，使该调节器高效。内部补偿网络还可以最小化多达6个外部组件计数。误差放大器的非反相输入连接到一个0.6V的精度参考电压，内部的软启动功能可以降低涌入电流。

➢可调输出最高可达10V

➢内部固定PWM频率： 500KHz

➢反馈参考电压：0.6V(±2%)

➢内置0.08Ω、4.5A，12V功率MOSFET

➢低静态电流：0.1μA

FP6298可在SOP-8L（EP）软件包中提供，并为应用程序领域提供了节省空间的PCB。

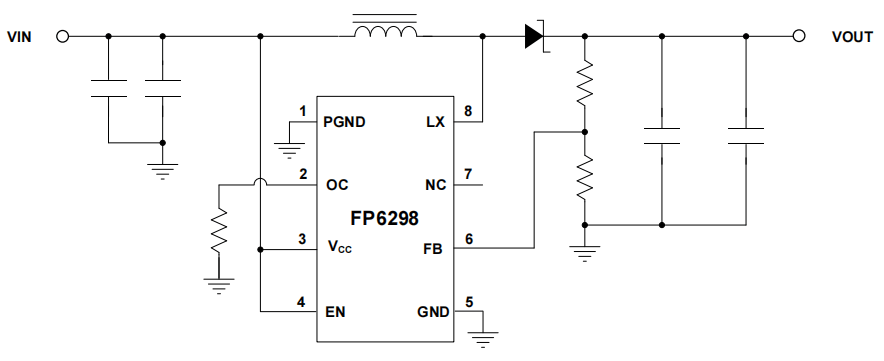

FP6298XR-G1应用电路图

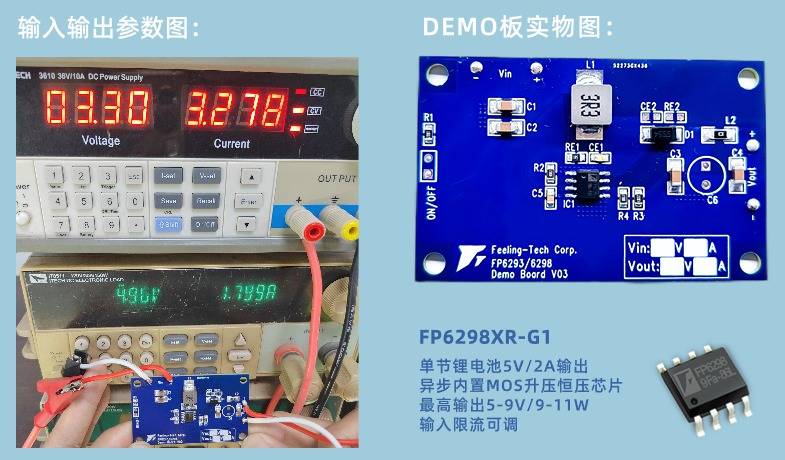

FP6298XR-G1demo板

二、FP6276BXR-G1：DC-DC同步内置MOS升压恒压5V/2A（10W）芯片，2.4-4.5V供电，输入限流可调

FP6276B是一个具有PWM/PSM控制的电流模式增压直流-直流转换器。它的PWM电路内置40mΩ高侧开关和40mΩ低侧开关使该调节器高高效。内部补偿网络还将外部组件计数最小化到只有6个。一个内部的0.6V电压被连接到误差放大器的非反相输入作为精度参考电压。封装：SOP-8L (EP)，循环电流限制，过温保护，过流保护，限流保护，内置的软启动功能，可以减少涌入电流。

➢ 可调输出最高可达5.3V

➢低静态电流：<0.1μA

➢内部固定频率： 500KHz

➢反馈参考电压：0.6V(±2%)

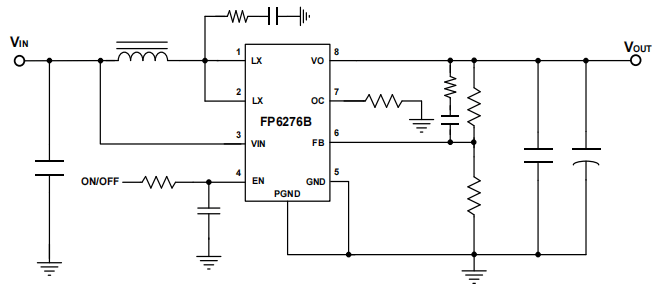

FP6276BXR-G1应用电路图

FP6276BXR-G1demo板

三、FP6291LR-G1:DC-DC异步升压恒压5V/1A（5W）芯片，2.6-5.5V供电，内置MOS，最高输出5-12V/5-7W，输入限流可调

FP6291是一个电流模式升压DC-DC转换器。它的PWM电路内置0.2Ω功率MOSFET使该调节器高效。内部补偿网络还可以最小化多达6个外部组件计数。误差放大器的非反相输入连接到一个0.6V的精度参考电压，内部的软启动功能可以降低涌入电流。过温保护，过流保护，限流保护，FP6291可在SOT23-6L软件包中提供，并为应用程序领域提供了节省空间的PCB。

➢内部固定PWM频率： 1.0MHz

➢反馈参考电压：0.6V(±2%)

➢内置0.2Ω、2.5A，16V功率MOSFET

➢低静态电流：0.1μA

FP6291LR-G1应用电路图

FP6291LR-G1demo板

四、FP5207XR-G1：2.8-24V供电 异步外置MOS升压恒压，最高输出VIN*5/300W，输入限流可调

FP5207是用于广泛工作电压应用的升压拓扑开关调节器。它提供了内置的门驱动销，用于驱动外部N-MOSFET。误差放大器的非反相输入连接到一个1.2V的精度参考电压。它具有由外部电阻器设置的可编程开关频率，并且可编程电感器的峰值电流极限将电阻器从CS连接到GND。电流模式控制和外部补偿网络使系统稳定简单灵活。

➢ 启动电压：2.8V

➢ 稳定工作电压范围：5-24V

➢反馈参考电压：1.2V(±2%)

➢低静态电流：<3μA

➢可调开关工作频率： 100-1000KHz

➢输入低压欠压保护

➢可调开关MOSFET过电流保护

➢过温保护

➢封装：SOP-8L（EP）

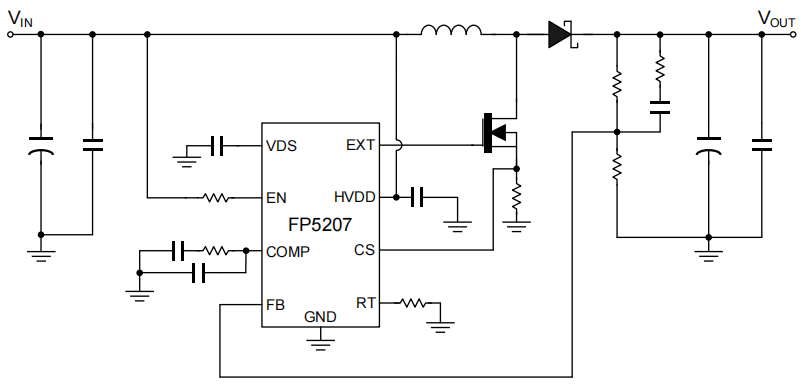

FP5207XR-G1应用电路

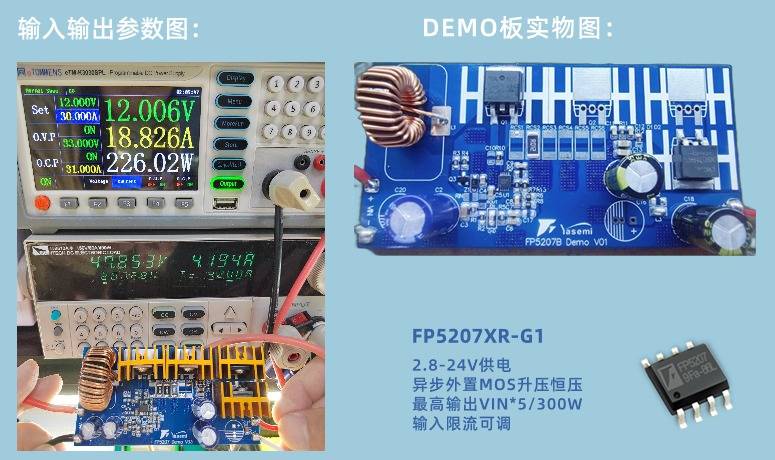

FP5207XR-G1demo板

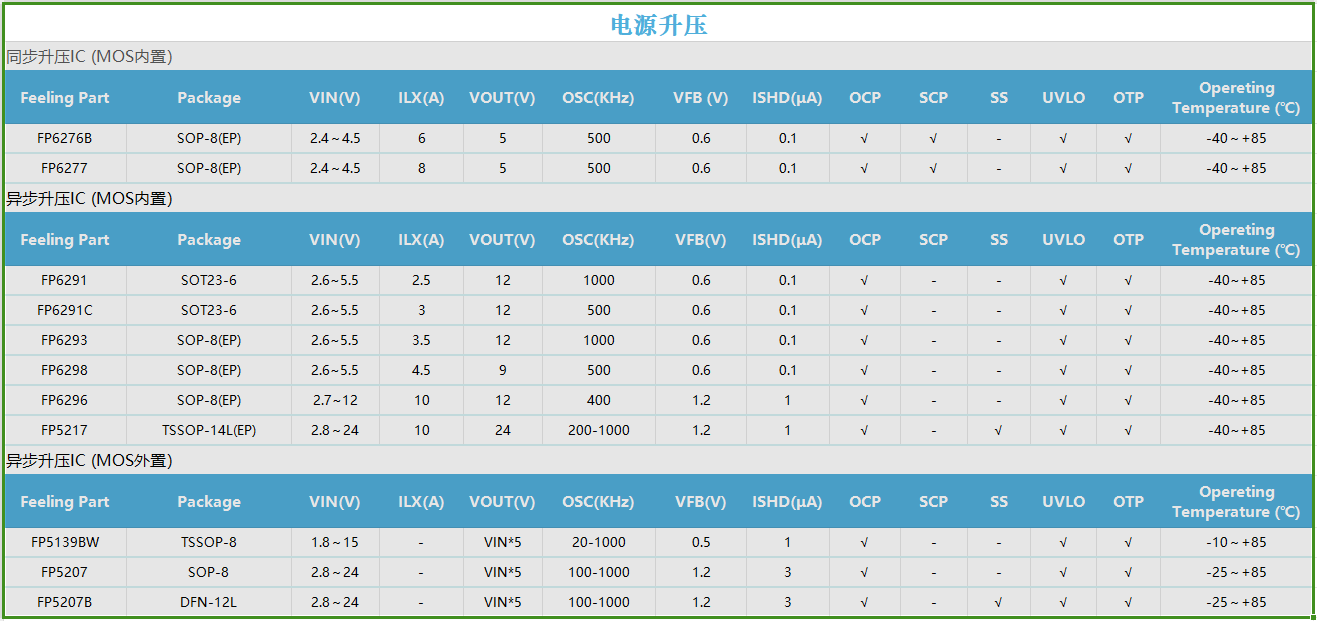

远翔升压芯片电源管理芯片选型表
